Fonctionnement de la double écapsuleuse automotrice hydraulique

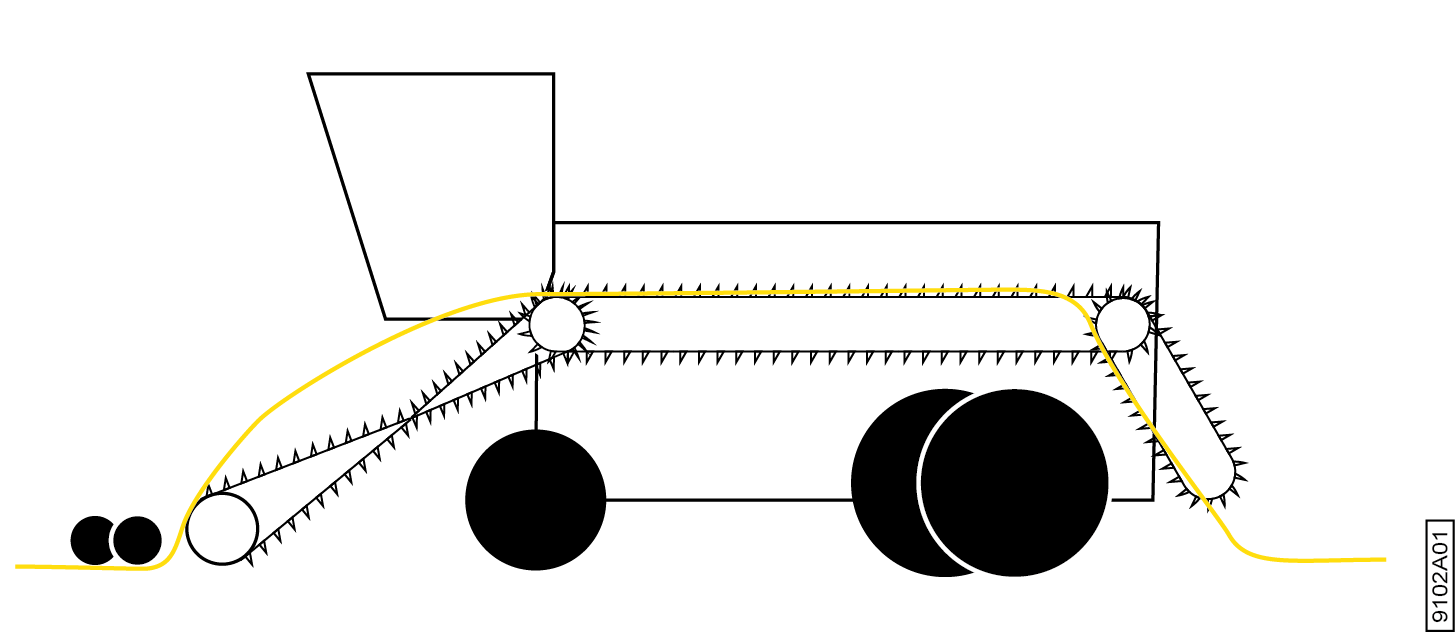

Passage du lin

Le conducteur roule avec la machine en faisant passer les roues de jauge au centre de l’andain. La hauteur des roues de jauge est réglée de manière à ce que le lin puisse être collecté par les tambours de pick-up. Les deux tiges de guidage en forme de queue de cochon empêchent le lin de monter après la roue. Les dents des tambours de pick-up collectent le lin et l’acheminent vers les courroies de transport via le guide. Les courroies de transport retournent le lin et l’acheminent vers la machine pour qu’il soit écapsulé. Les courroies déposées prélèvent le lin à l’arrière de la machine et le déposent au sol.

Écapsulage du lin

Dans la machine, le lin passe par les rouleaux écraseurs (A), le broyeur (B) et le moulin de nettoyage (C). Les graines extraites arrivent sur le convoyeur (D) et sont transportées vers le dispositif de nettoyage (E). Le dispositif de nettoyage permet de veiller à ce que seule la graine soit acheminée vers le réservoir de graines, via l’élévateur. Les gros déchets du dispositif de nettoyage retournent au sol. Les déchets fins retournent au dispositif de nettoyage via une conduite de retour. Lorsque le réservoir de graines est plein, il peut être vidé dans des conteneurs à l’aide d’un tuyau de déchargement.
