Joystick

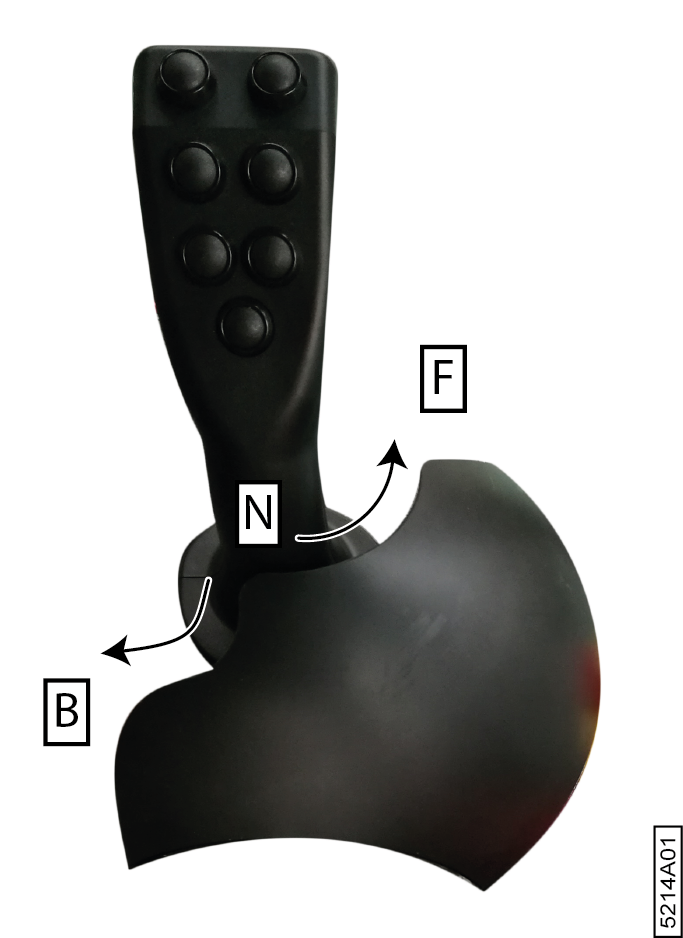

Positions du joystick

La position du joystick détermine le sens de conduite et la vitesse de la machine. Exemple : plus vous poussez le joystick vers l’avant, plus la machine roulera rapidement vers l’avant. Le joystick NE revient PAS automatiquement en position neutre ! Le joystick peut être placé dans les positions suivantes :
  • Vers l’avant : la machine avance (F)
  • Neutre : la machine est à l’arrêt (N)
  • Vers l’arrière : la machine recule (B)

Fonctions des boutons du joystick

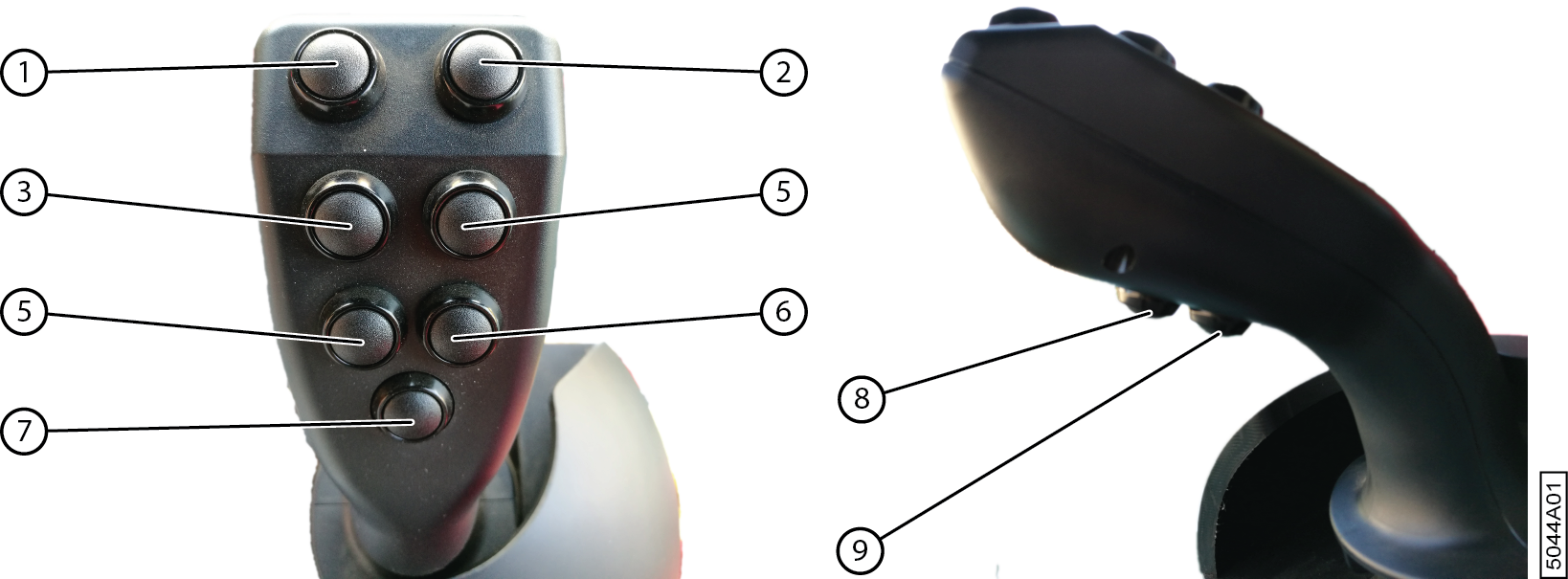

Figure 1. Joystick
N° En mode champs En mode route En mode sur place
1 Maintenir le bouton enfoncé : déplacer le pick-up droit vers la gauche - Maintenir le bouton enfoncé : déplacer le pick-up droit vers la gauche
2 Maintenir le bouton enfoncé : déplacer le pick-up droit vers la droite - Maintenir le bouton enfoncé : déplacer le pick-up droit vers la droite
3 Maintenir le bouton enfoncé : monter le pick-up gauche Maintenir le bouton enfoncé : monter le pick-up gauche Maintenir le bouton enfoncé : monter le pick-up gauche
4 Maintenir le bouton enfoncé : monter le pick-up droit Maintenir le bouton enfoncé : monter le pick-up droit Maintenir le bouton enfoncé : monter le pick-up droit
5 Maintenir le bouton enfoncé : déplacer le pick-up gauche vers la gauche - Maintenir le bouton enfoncé : déplacer le pick-up gauche vers l’extérieur
6 Maintenir le bouton enfoncé : déplacer le pick-up gauche vers la droite - Maintenir le bouton enfoncé : déplacer le pick-up gauche vers l’intérieur
7

Appuyer 1 fois : mettre la machine en mode sortie.

Appuyer de nouveau : annuler le mode sortie.

Maintenir le bouton enfoncé : faire tourner les courroies plus rapidement.

 - Maintenir le bouton enfoncé + joystick vers l’avant : faire tourner les courroies vers l’avant, dans la direction normale.

Maintenir le bouton enfoncé + joystick vers l’arrière : faire tourner les courroies vers l’arrière, dans le sens inverse.
8 Appuyer 1 fois : monter le pick-up entier Appuyer 1 fois : monter le pick-up entier Appuyer 1 fois : monter le pick-up entier
9 Appuyer 1 fois : descendre le pick-up entier - Appuyer 1 fois : descendre le pick-up entier
