La flèche indique le sens de conduite de la machine.

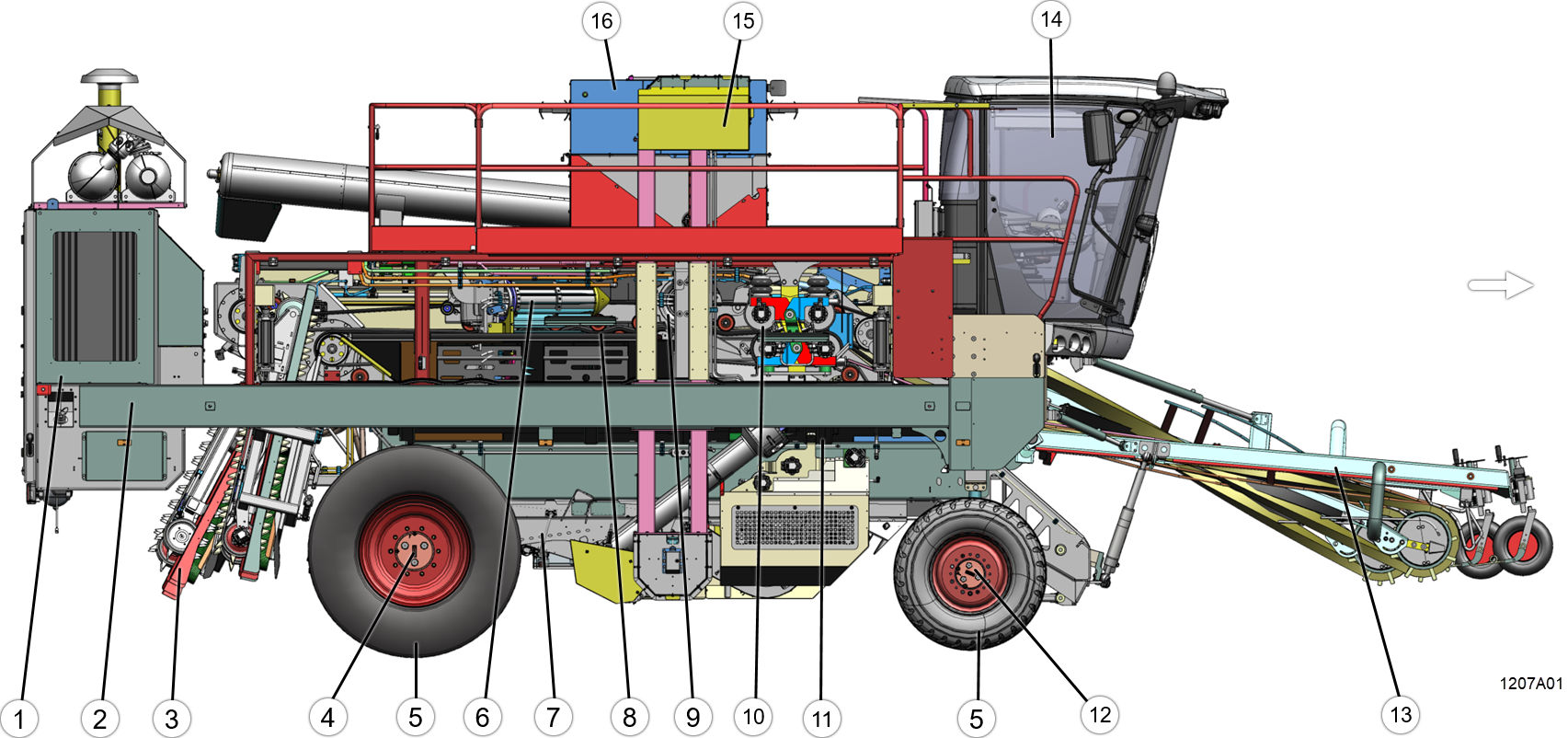

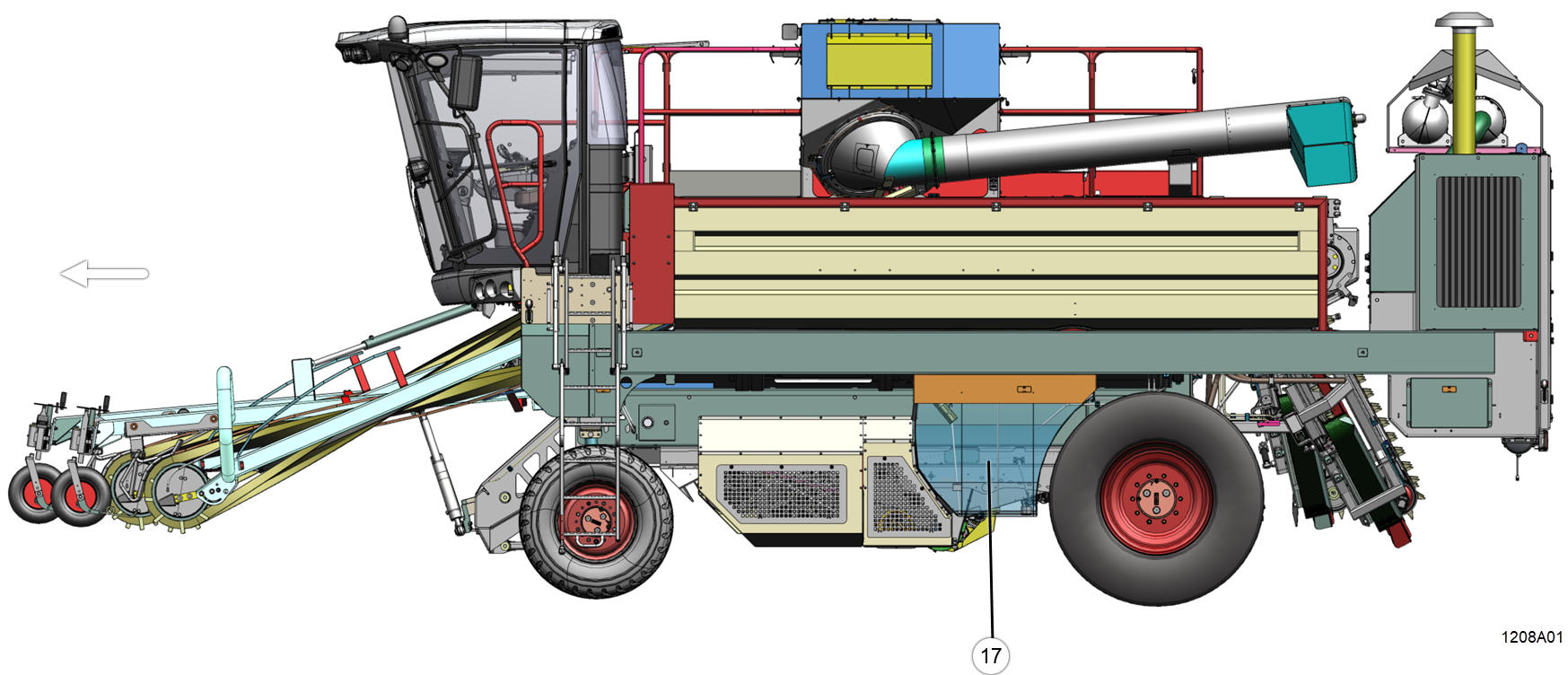

Figure 1. Représentation de la machine - vue de droite
| N° |
Élément |
Plus d’informations |
|
Système hydraulique |
Non représenté sur l’illustration |
|
Système électrique |
Non représenté sur l’illustration |
|
Système pneumatique |
Non représenté sur l’illustration |
| 1 |
Moteur |
|
| 2 |
Châssis |
|
| 3 |
Partie déposée |
|
| 4 |
Suspension arrière |
|
| 5 |
Pneus |
|
| 6 |
Moulin de nettoyage |
|
| 7 |
Dispositif de nettoyage |
|
| 9 |
Broyeur |
|
| 10 |
Rouleaux écraseurs |
|
| 11 |
Dispositif de transport |
|
| 11 |
Dispositif de nettoyage de l’alimentation |
|
| 12 |
Suspension avant |
|
| 13 |
Pick-up |
|
| 14 |
Cabine |
|
| 15 |
Élévateur |
|
| 16 |
Réservoir de graines |
|
| N° |
Élément |
|
| 17 |
Système de carburant |
|
