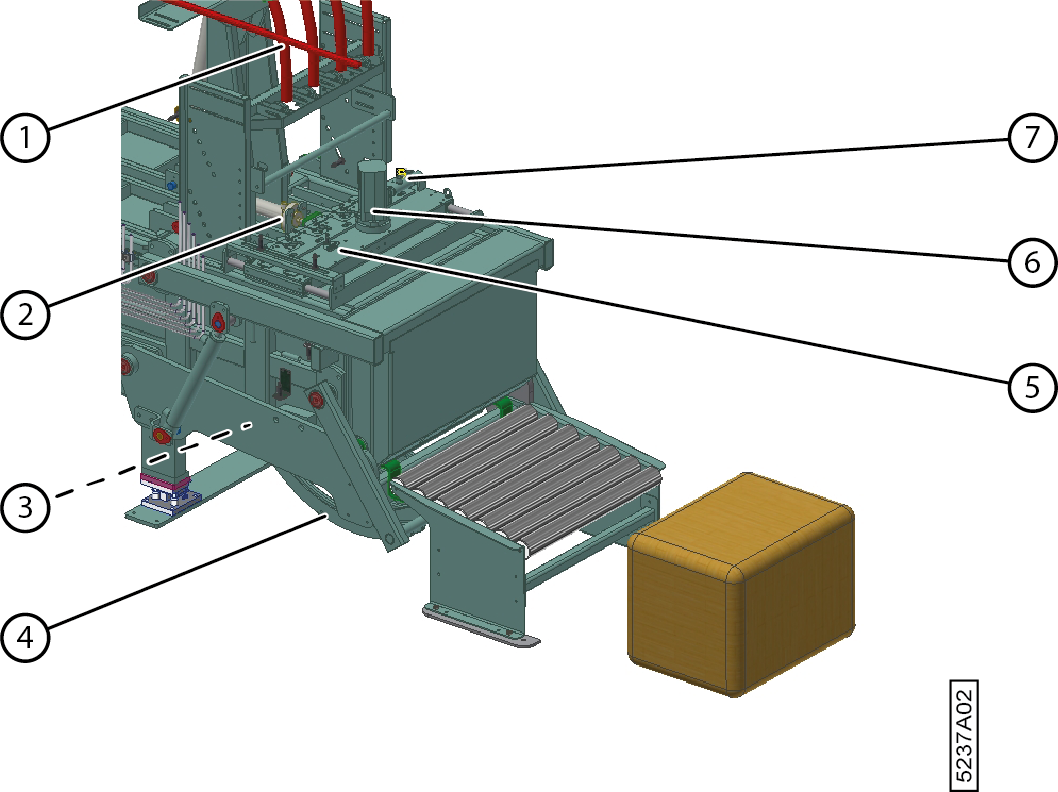

| 1 |
Guide-fils en haut |
- 4 tubes creux guident les fils supérieurs vers le plateau
- Tous les fils passent sur les poulies
|
| 2 |
Plateau de vérin hydraulique |
Le plateau se déplace pendant le cycle de liage |
| 3 |
Guide-fils en bas |
- 4 tubes creux guident les fils inférieurs vers le plateau
- Tous les fils passent sur les poulies
|
| 4 |
Aiguilles |
- 4 aiguilles guident les fils inférieurs vers le plateau
- Les aiguilles montent et contournent le paquet pressé
|
| 5 |
Pignon de torsion |
- Contrôle le nombre de fois que les fils sont tordus
- Vérifie que la tension dans les fils a été dissipée avant de couper tous les fils
|
| 6 |
Moteur hydraulique |
Actionne les pignons torsadeurs des 4 paires de fils inférieurs et supérieurs |
| 7 |
Couteau du vérin hydraulique |
Déplace le couteau pour couper les fils lors de la rotation finale |
