Représentation

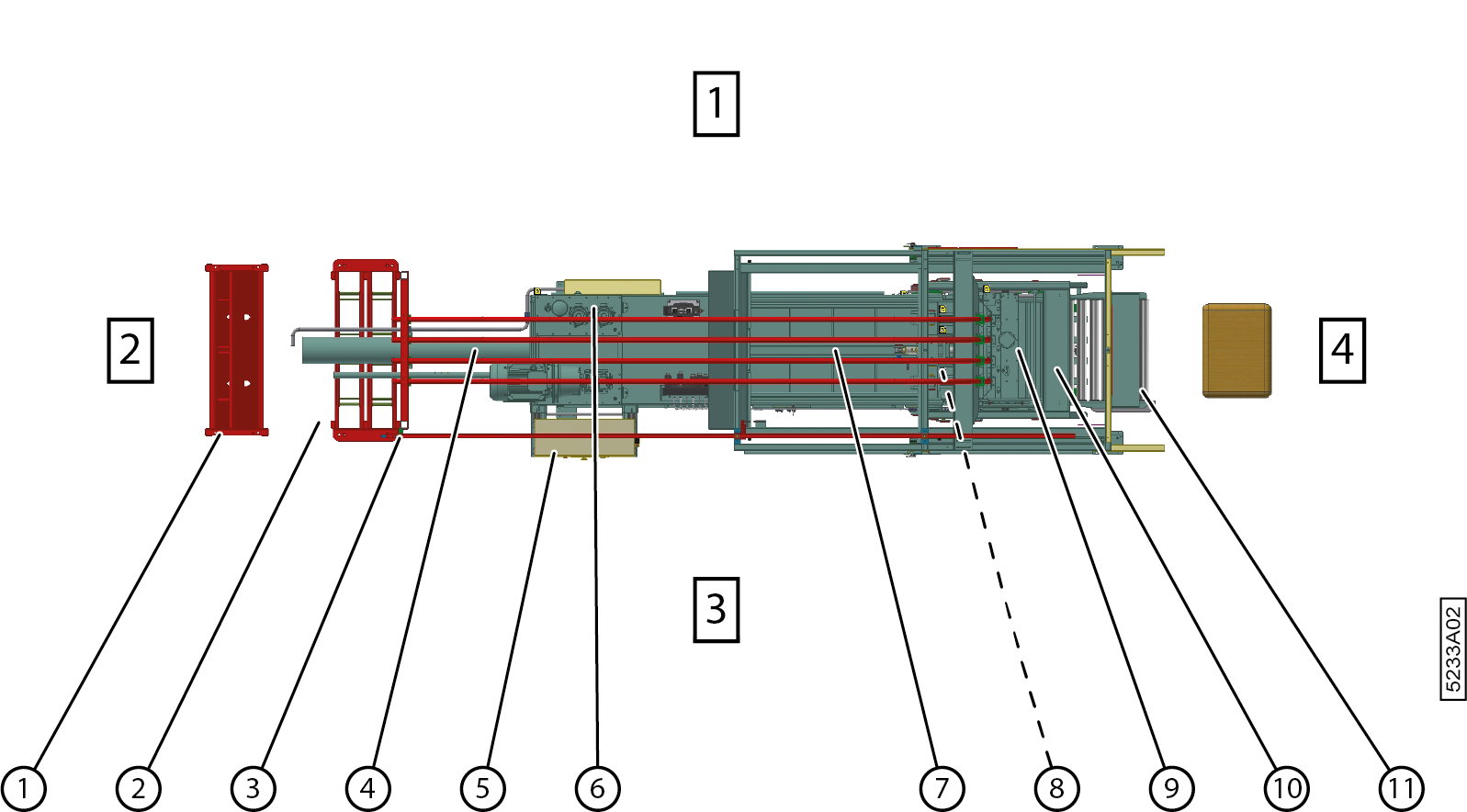

Conseil : Les chiffres dans un rectangle sont ceux qui correspondent à la direction.
Les éléments suivants sont importants pour le bon fonctionnement de la machine.
| N° | Description | Plus d’informations |
|---|---|---|
| 1 | Porte-bobine de fil supérieur | 4 paires de fils sont guidées et torsadées autour de la balle. |
| 2 | Porte-bobine de fil inférieur | |
| 3 | Guide-fil | |
| 4 | Vérin de pression | Déplace les produits et les presse en balles |
| 5 | Armoire électrique | Dispose de composants pour contrôler les fonctions de sécurité et le fonctionnement de la machine Conseil : S’il n’y a pas assez de place dans l’aménagement de votre bâtiment, l’armoire électrique peut être placée sur le côté gauche. |
| 6 | Groupe hydraulique | Dispose de composants pour le fonctionnement de la machine |
| 7 | Porte de chargement | S’il y a suffisamment de poids pour presser une balle, la porte de chargement est fermée. |
| 8 | Aiguilles | Si le vérin de pression a déplacé le produit, les aiguilles remontent. |
| 9 | Unité de liage | Il y a un cycle de liage pour tordre et couper les fils du bas et du haut. |
| 10 | Porte d’éjection | Si le vérin de pression est en fonction, la porte est abaissée et verrouillée. |
| 11 | Convoyeur à rouleaux | Déplace la balle hors de la zone de danger |
