L’unité de presse

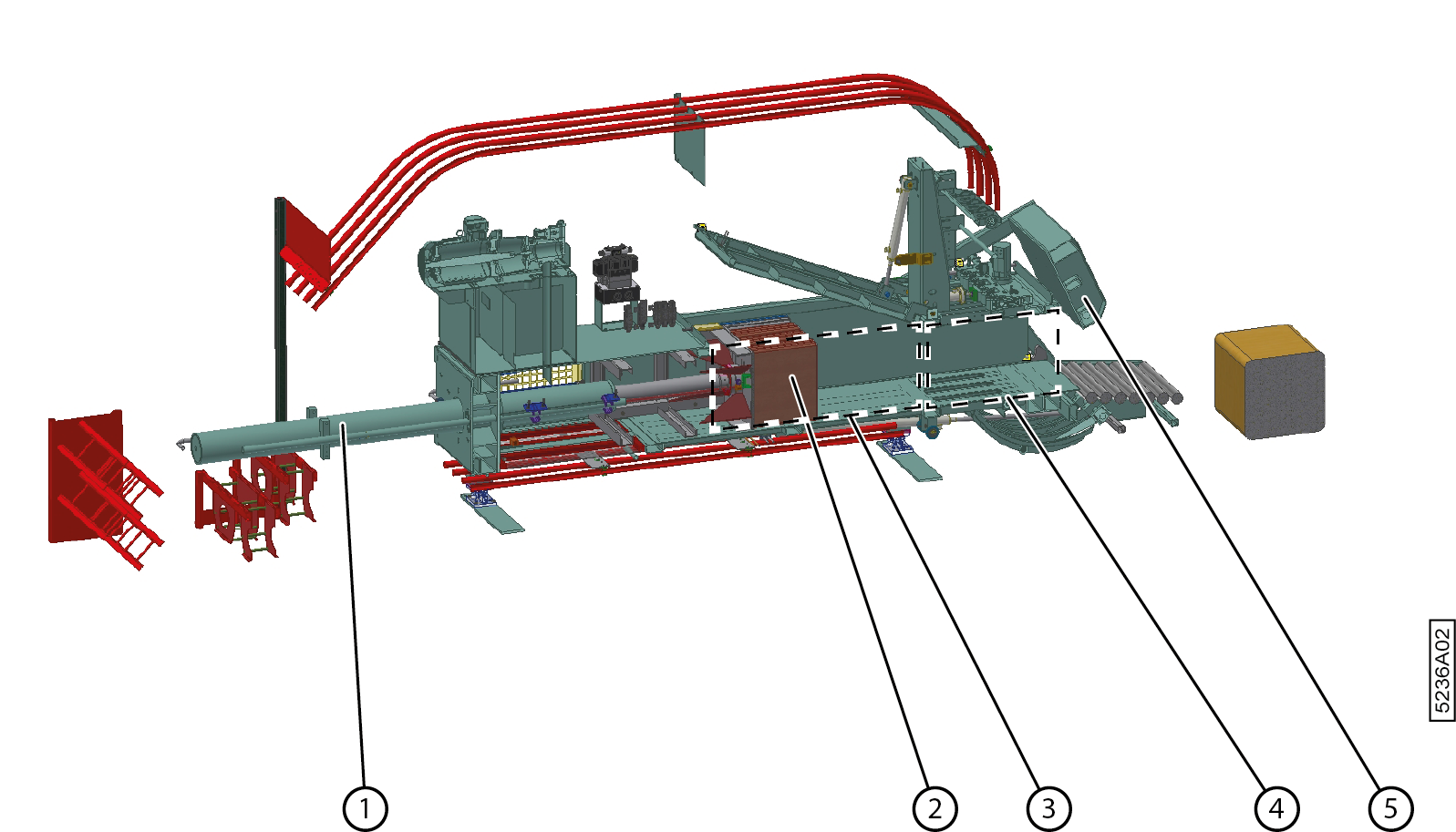

Figure 1. Vue arrière droite
Description Plus d’informations
1 Vérin de pression
  • Le boîtier est fixé au cadre
  • Le piston est fixé au bélier
  • Dispose d’une tige de guidage latérale à côté du piston ou vérin, afin que les détecteurs déterminent la position du bélier
2 Bélier
  • Déplace le matériau de la chambre de chargement à la chambre de pression
  • Presse le matériau contre la porte d’éjection
  • Présente des ouvertures à travers lesquelles les aiguilles de l’unité de liage peuvent passer
  • Recule un peu pour permettre l’ouverture de la porte d’éjection
  • Pousse la balle hors de la chambre de pression sur le convoyeur à rouleaux
3 Chambre de chargement
  • Dispose d’une porte de chargement qui s’abaisse avant la mise en fonction du vérin de pression
  • Possède un fond et des parois latérales qui guident le matériau pendant le mouvement du bélier
4 Chambre de pression
  • Présente des ouvertures à travers lesquelles les aiguilles de l’unité de liage peuvent passer
  • Possède une porte d’éjection qui se ferme avant que le vérin de pression ne fonctionne
  • Possède un fond et des parois latérales qui limitent le volume du matériau lorsqu’il est pressé par le bélier
5 Porte d’éjection
  • S’abaisse pour arrêter le matériel
  • Est verrouillé par le bas avant que le vérin de pression ne fonctionne
  • Monte pour faire passer une balle pressée et liée
