Réservoir de graines

Les graines sont transportées dans le réservoir de graines via l’élévateur. Les graines sont stockées dans le réservoir jusqu’à ce qu’il soit plein. Lorsque le réservoir de graines est plein, déplacez la machine à côté des bacs de récupération et déchargez les graines via le tuyau de déchargement. Le transport dans le réservoir de graines et le tuyau de déchargement a lieu via des vis sans fin.

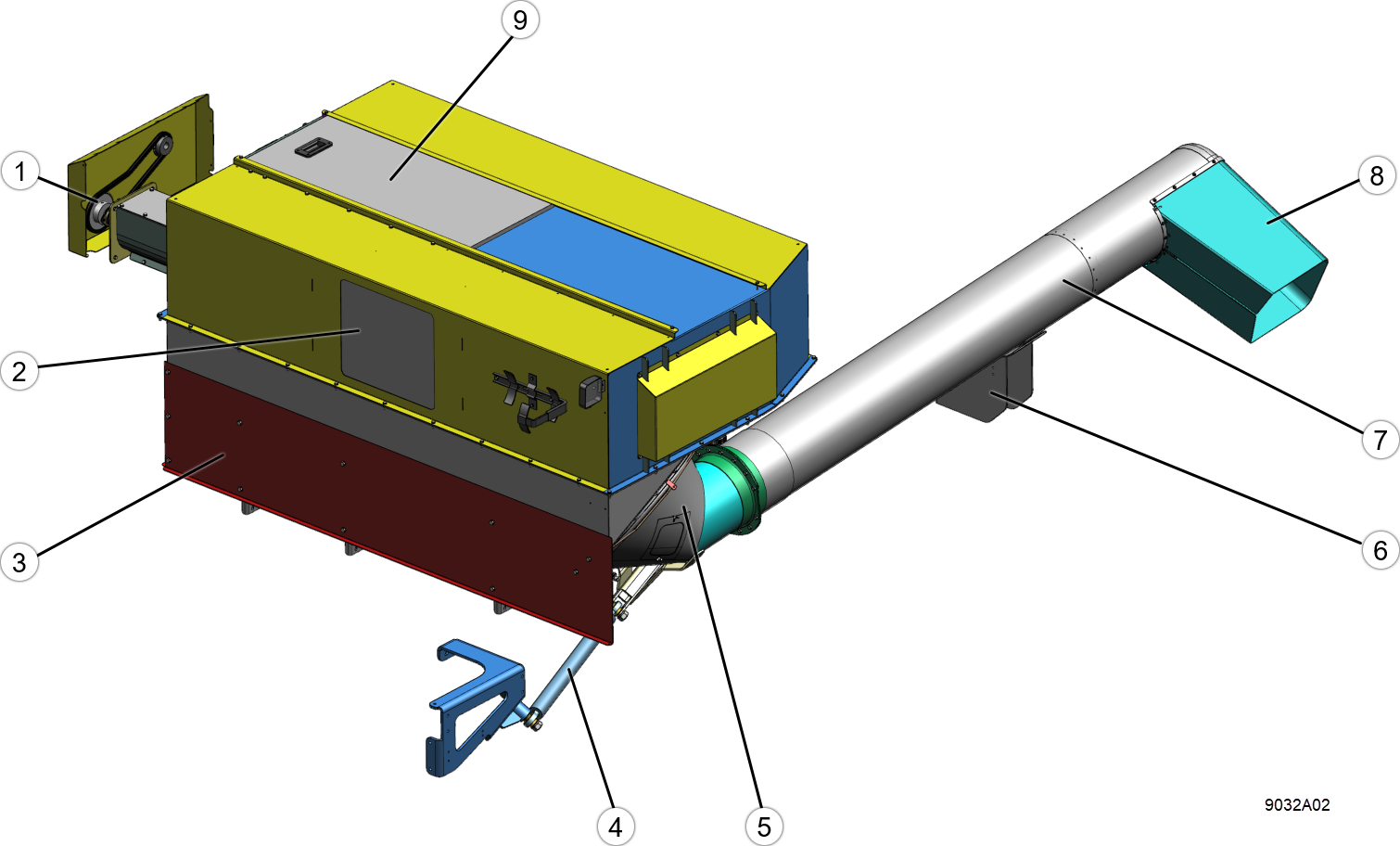

Figure 1. Réservoir de graines
N° Élément Plus d’explications
1 Entraînement Entraînement
2 Fenêtre La fenêtre permet de déterminer la qualité des graines dans le réservoir.
3 Protection
4 Vérin Ce vérin permet de déplier et replier le tuyau de déchargement.
5 Couronne d’orientation La couronne d’orientation permet de faire tourner le tuyau de déchargement par rapport au réservoir de graines.
6 Support du tuyau de déchargement Ce support soutient le tuyau de déchargement lorsqu’il n’est pas utilisé.
7 Tuyau de déchargement Le tuyau de déchargement est équipé d’une vis sans fin à l’intérieur. Le tuyau de déchargement est déplié pour décharger les graines dans les bacs de récupération à côté de la machine.
8 Capuchon Les rabats en plastique guident les graines dans les bacs de récupération.
9 Trappe En ouvrant cette trappe, vous pouvez voir à l’intérieur du réservoir de graines. Sous la trappe se trouve une grille, aucune partie du corps ne peut donc entrer dans le réservoir de graines.

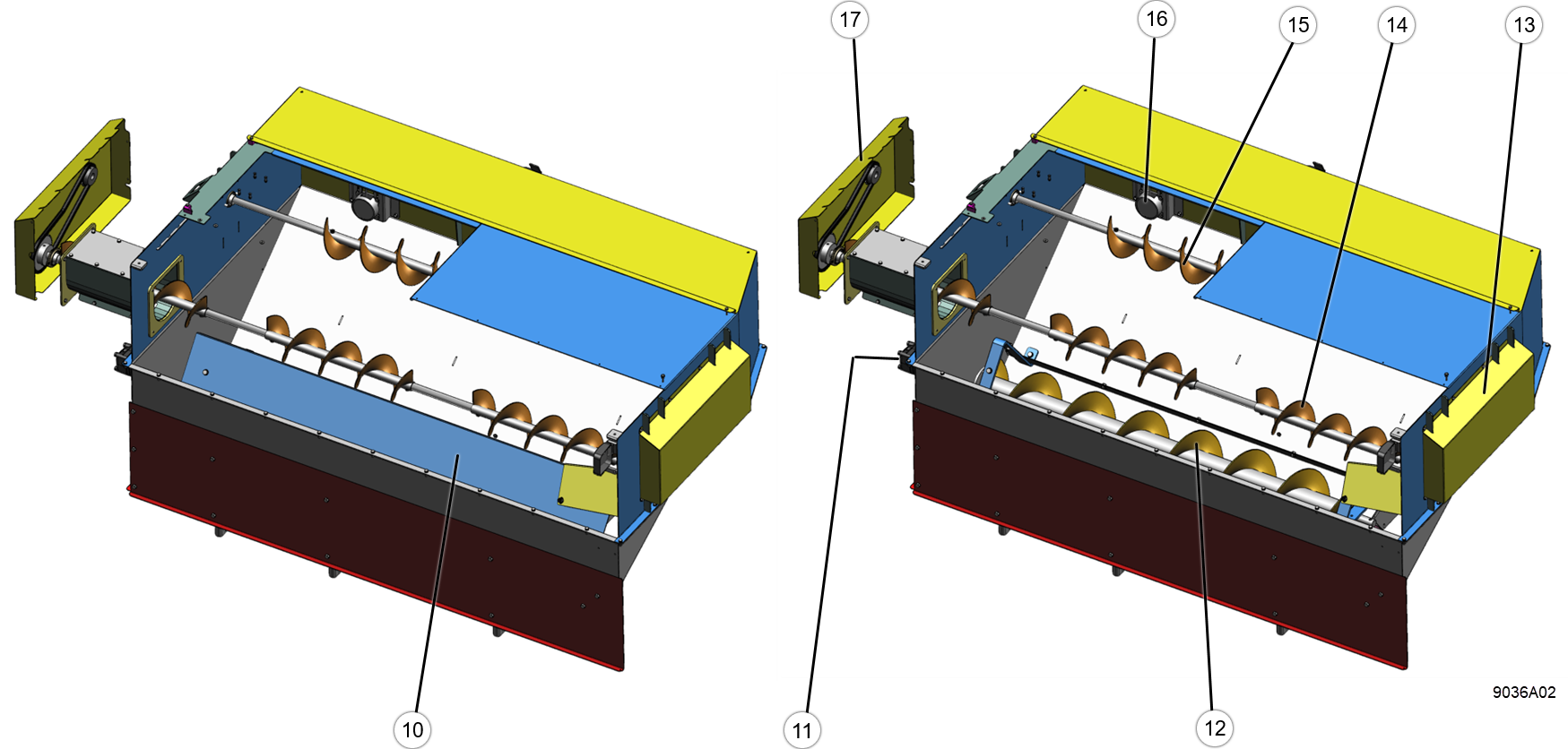

N° Élément Plus d’explications
10 Plaque de couverture La plaque de couverture est montée au-dessus de la vis sans fin inférieure. Cette plaque de couverture permet de protéger la vis sans fin inférieure contre les pressions trop élevées. Sans plaque de couverture, la vis sans fin ne se met pas en mouvement. Une barre permettant de régler la vitesse de déchargement est installée sur cette plaque de couverture.
11 Moteur hydraulique Le moteur hydraulique entraîne la vis sans fin inférieure.
12 Vis sans fin (inférieure) Cette vis sans fin permet d’évacuer les graines dans le tuyau de déchargement.
13 Transmission par chaîne L’entraînement de l’élévateur est transmis à la vis sans fin supérieure via une transmission par chaîne.
14 Vis sans fin (supérieure) La vis sans fin supérieure permet de répartir les graines uniformément dans le réservoir.
15 Vis sans fin (supérieure) La vis sans fin supérieure permet de répartir les graines uniformément dans le réservoir.
16 Capteur de niveau Ce capteur mesure le niveau de graines dans le réservoir de graines.
17 Transmission par chaîne Le mouvement d’une vis sans fin est transmis à l’autre via une chaîne.
