Partie déposée
La partie déposée permet de déposer le lin écapsulé en deux rangées sur le sol. La distance entre les rangées, ainsi que la distance par rapport à la rangée précédente peuvent être modifiées en tournant les parties déposées gauche et droite. La commande a lieu depuis la cabine.

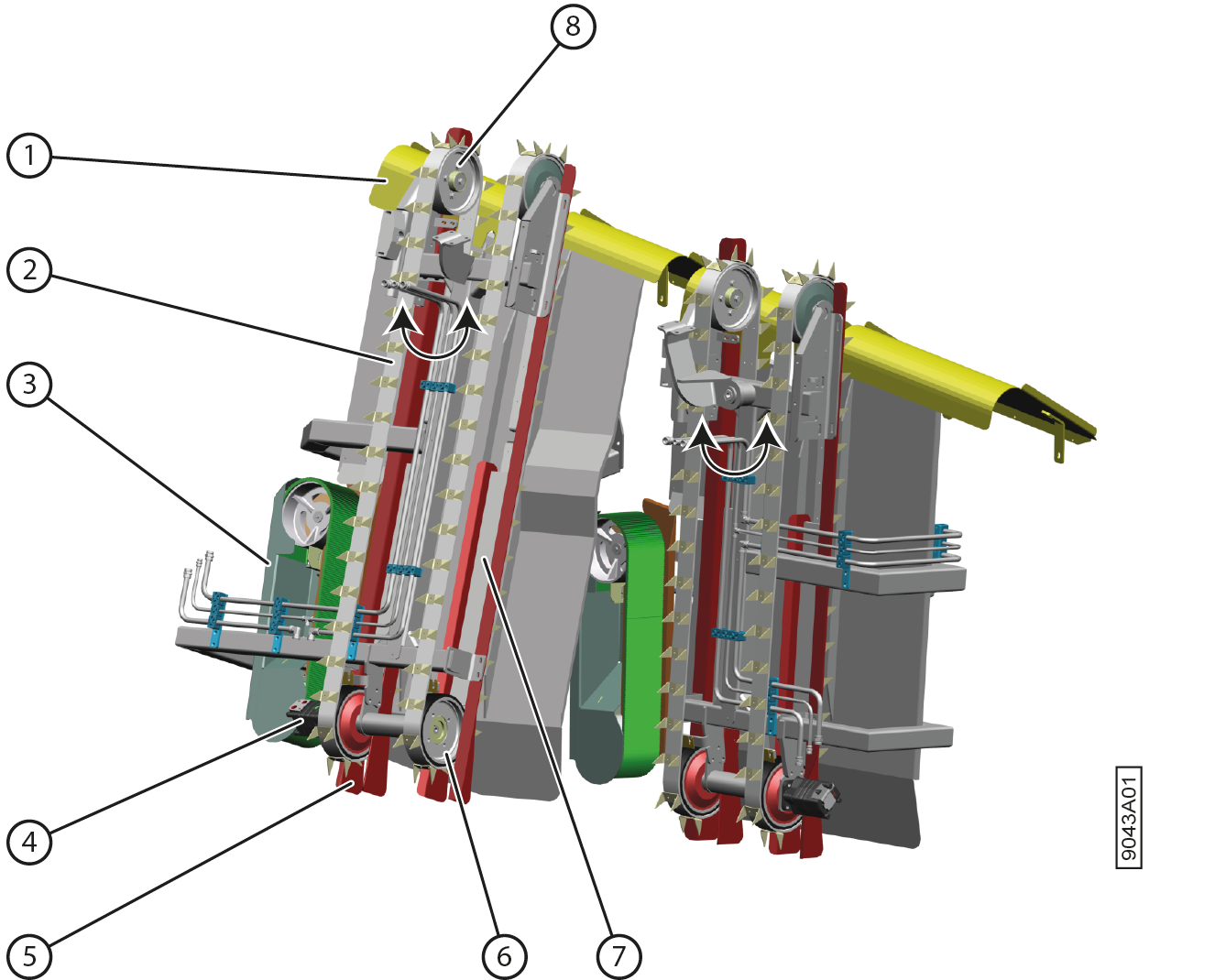

| N° | Description | Plus d’informations |
|---|---|---|
| 1 | Plaque de guidage | Cette plaque guide le lin vers les courroies déposées. |
| 2 | Courroie déposée | La courroie déposée dépose le lin sur le champ. |
| 3 | Courroie d’alignement côté pied | La courroie d’alignement côté pied assure l’alignement du pied du lin. |
| 4 | Moteur hydraulique | |
| 5 | Profil de guidage | Ce profil guide le lin vers le champ. |
| 6 | Roue motrice | Cette roue est entraînée par un moteur hydraulique et assure l’entraînement des courroies déposées. |
| 7 | Latte de guidage en plastique | La latte de guidage en plastique guide la courroie déposée et permet d’éviter que la courroie ne soit pressée par le lin. |
| 8 | Roue de guidage | Cette roue n’est pas entraînée et fonctionne avec les courroies déposées. La roue de guidage permet de régler la tension de la courroie et l’alignement. |
