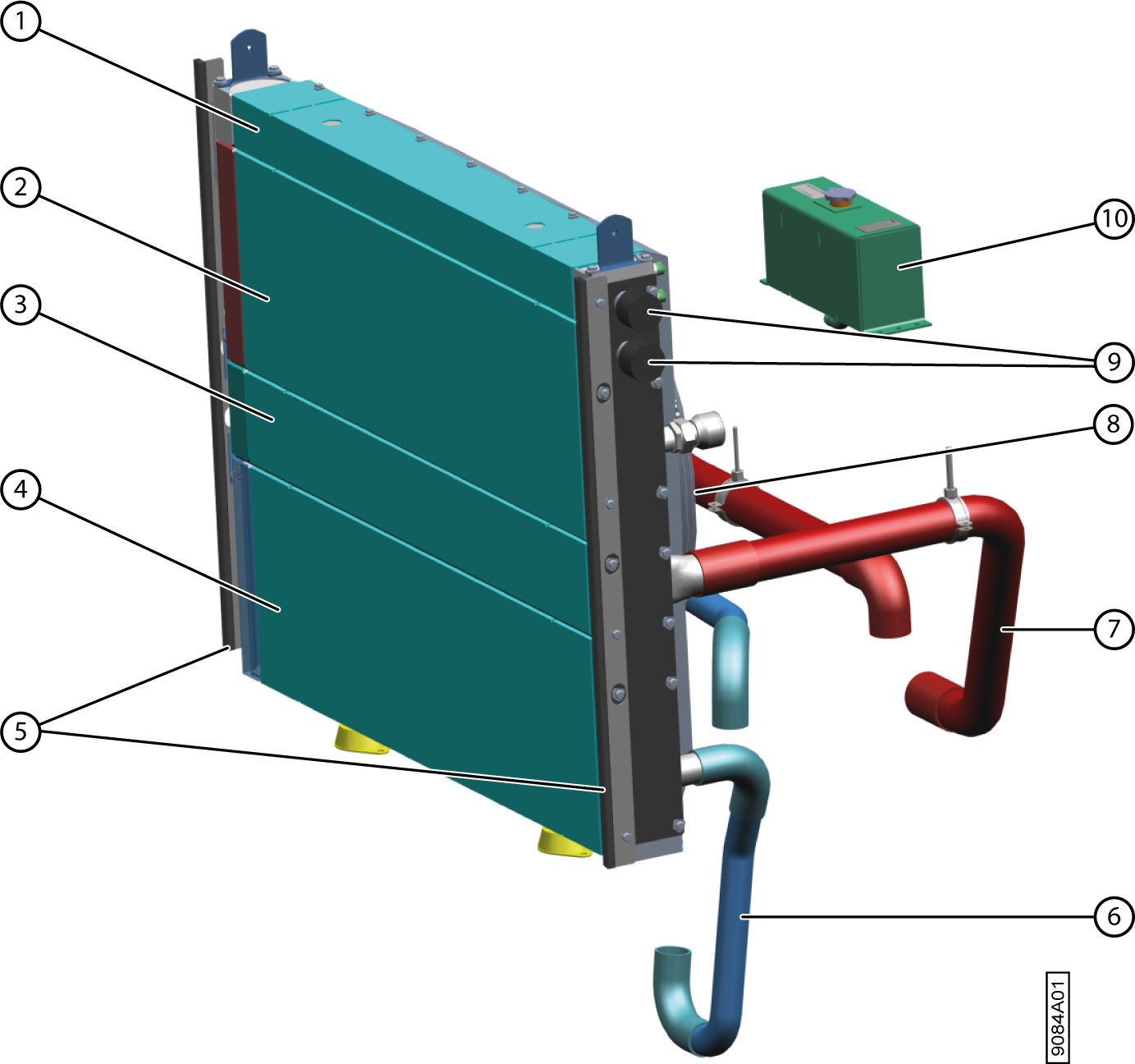

| 1 |
Refroidissement de l’air utilisé pour la cabine (climatisation) |
| 2 |
Refroidissement de l’huile hydraulique |
| 3 |
Refroidissement de l’air utilisé pour le moteur |
| 4 |
Refroidissement du liquide de refroidissement utilisé pour le moteur |
| 5 |
Joint d’étanchéité qui permet d’éviter que l’air évacué soit de nouveau aspiré |
| 6 |
Ces tuyaux vont vers le moteur (liquide de refroidissement). |
| 7 |
Ces tuyaux vont vers l’échangeur. |
| 8 |
Ventilateur |
| 9 |
Des amortisseurs en caoutchouc sont installés de tous les côtés du groupe de refroidissement pour atténuer les vibrations. |
| 10 |
Réservoir d’expansion du liquide de refroidissement. Ce réservoir d’expansion contient un capteur qui mesure le niveau de liquide de refroidissement. |
