Pick-up

La machine dispose de deux pick-ups qui permettent de retourner et d’écapsuler deux rangées de lin en même temps. Les deux pick-ups peuvent se déplacer vers le haut et vers le bas ensemble ou séparément. Les deux pick-ups peuvent effectuer des mouvements vers l’intérieur et vers l’extérieur indépendamment l’un de l’autre, en fonction de la distance entre les andains à inclure.

Le pick-up arrache, retourne et achemine le lin vers la machine, où il est écapsulé. Le lin est redéposé dans le champ par les courroies déposées à l’arrière de la machine.

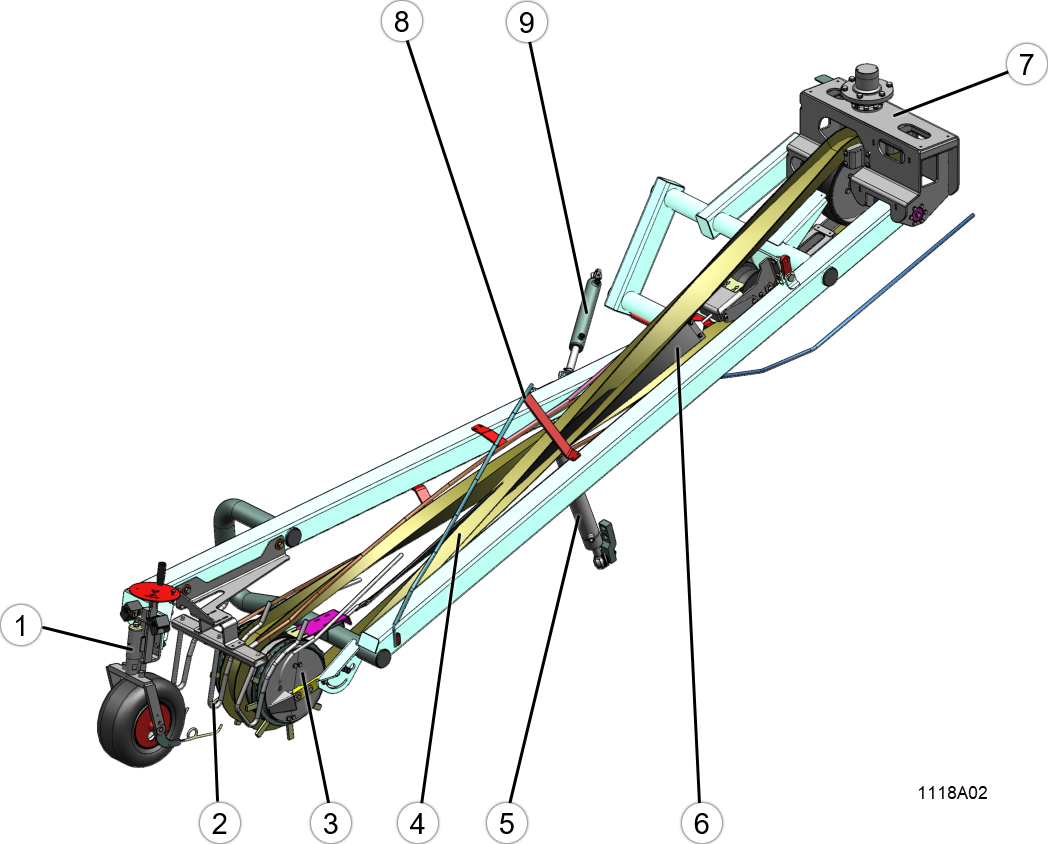

Le pick-up est constitué d’une roue de jauge (1) dont la hauteur peut être réglée à l’aide d’une vis. La roue de jauge dispose de deux guides (tiges de guidage en forme de queue de cochon) qui empêchent le lin de se retrouver hors de la machine une fois qu’il est passé par la roue de jauge.

Le tambour de pick-up (3) dispose de deux rangées de dix dents. Les dents de pick-up permettent de ramasser le lin. Grâce à un axe excentrique, la longueur des dents de pick-up est maximale lors du ramassage du lin et minimale lors de l’acheminement vers les courroies de transport (5). Le lin est acheminé vers les courroies de transport par le guide fixe (2). Les courroies de transport retournent le lin à l’aide des profils de guidage (6). Une courroie en caoutchouc (4) est tendue entre les courroies de transport pour éviter que les courroies de transport ne s’emmêlent au point d’inversion.

Les courroies de transport sont constituées de courroies en plastique dotées de picots en métal. Les courroies de transport sont entraînées par la partie en caoutchouc du tambour de pick-up et sont tendues de l’autre côté par des poulies à courroie. Le lin est acheminé à l’extrémité des courroies de transport par les courroies de transport de la partie déposée.

Le pick-up est équipé d’une suspension articulée et pivotante. Les vérins hydrauliques permettent de déplacer le pick-up horizontalement et verticalement.
